S-1243F Full HD 波形表示スタジオ用液晶モニター 23.8インチ

S-1243F_1
◆解像度1920x1080、23.8インチ液晶パネル搭載
◆2K/3G/HD/SD-SDI(x2),HDMI,YUV,VGA,CVBS入力対応
◆最大16ch対応エンベデッドオーディオメーター
◆エンベデッドオーディオ2ch選別出力可能
◆3DLUT(17x17x17)採用でより正確なキャリブレーション
◆各種カメラからRec.709変換機能、LUTインポート対応
◆ウェーブフォーム表示(Y/Cb/Cr/R/G/B)
◆ベクトルスコープ、R/G/Bヒストグラム
◆ピーキングフォーカスアシスト(赤/青)
◆AFD&タイムコード確認、H/Vディレイモード
◆TSL UMD対応 画面内にタリーテキスト表示
◆各マーカー(4:3、13:9、14:9、15:9、1.85:1、2.35:1)
◆ゼブラ、ファルスカラー、単R/G/B白黒、カラーバー表示
◆様々なバッテリーにオプションプレートで対応(7Uサイズ)
◆USB経由でファームウェアアップデート
23.8インチフルHD液晶スタジオモニター

S-1243Fは解像度1920×1080・23.8インチIPS (In-Plane Switching)液晶パネルを採用したスタジオモニターです。

コントラスト比1000:1の画面は色再現を正確に行います。

またIPS液晶の採用で、視野角H/V178°の広角な視野角で例えばエディター、ディレクターの席間が離れていても

煩うことなく映像を見ることができます。

マルチフォーマット入出力

 2K/3G/HD/SD-SDI 入力×2

2K/3G/HD/SD-SDI スルー ×2

HDMI 入力 ×1

HDMI スルー×1

YUV 入力×1

VGA 入力 ×1

コンポジット入力×1

コンポジットスルー ×1

RS485 UMD 入力×1

RS485 UMD 出力×1

RS232C UMD 入力×1

RS485 GPI 入力×1

L/R アナログオーディオ入力×1

16chエンベデッドオーディオモニタリング

S-1243FはSDI-16ch、HDMI-2chまで対応のエンベデッドオーディオメーターを表示することが出来ます。

メーターは異常なオーディオを検知するとアラートを出します。

また、SDI/HDMI各入力のエンベデッドオーディオは3.5mmジャックから出力します。

SDIの場合、任意の2chのオーディオを選択してアサインすることが出来ます。

メーターの位置は画面内の4隅の内から、ch表示は2ch・8ch・16chから選択がそれぞれ可能です。

またメーターのスケールメーカー、アラート情報、透過はそれぞれ切り替えることが出来ます。

UMD・タリーテキスト表示 TSL 3.1 / 4.0 対応

S-1243FはTSL 3.1/4.0までのS-1093FはUMDとタリーのテキスト表示に対応しています(TSLアドレス1-126選択可能)。また、最大8文字まで画面表示可能です。UMD・タリーの信号は本体背面のRJ45(RS485)ポートから入力を行います。

フォーカスアシスト、単色R/G/B/白黒表示、ゼブラ、ファルスカラー

タイムコード表示、H/V ディレイモード、AFD、各マーカー

USBファームウェアアップグレード

S-1243Fは本体の背面パネルにUSBポートがあります。最新のファームウェアファイルをUSBメモリにダウンロードして、S-1223Fに直接接続するだけで、PC接続無しにアップグレードが可能です。

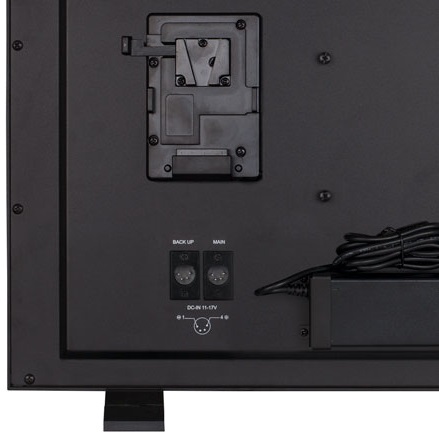

マルチ電源

S-1243Fは付属のACDCアダプターから4ピンXLRで電源入力、また背面のVマウント/ゴールドマウントプレートをお使いいただくことが出来ます。

バッテリー運用であれば野外使用にもお使いいただくことが可能です。

3色タリーライト

背面のGPIポートから前面上部のタリーライトを設定することができます(RS485)。

タリーライトの色は赤、緑、黄色の三色から選択可能で、それぞれのピンアサインは RJ45(RS485)で設定することが出来ます

寸法

付属品

バッテリープレート(Vマウント仕様orANTON仕様)×1 AC-DCアダプター×1  デスクトップ用脚×2

製品仕様
液晶パネル
サイズ 23.8inches
表示エリア 527.04×296.46mm
解像度 1920×1080
アスペクト比 16:9 (4:3 )
輝度 250cd/m2
コントラスト比 1000:1
色域 1677 万色
視野角 水平: 178°; 垂直: 178°
入力
BNC ×2 2k/3G/HD/SD-SDI 入力×2
BNC ×1 コンポジット入力
BNC ×3 Y/Pb/Pr 入力
HDMI ×1 HDMI入力
RS485 ×2 GPI×1, UMD×1
RS232C ×1 UMD
VGA ×1 VGA 入力
3.5mm RCA L/R オーディオ入力
USB ×1 ファームウェアアップグレード用
Output
BNC ×2 2K/3G/HD/SD-SDIスルー出力
BNC ×1 コンポジットスルー出力
HDMI ×1 HDMI スルー出力
RS485 ×1 UMD×1
3.5mm ×1 SDI/HDMIエンベデッドオーディオ出力/アナログオーディオ出力
映像フォーマット
CVBS NTSC∕PAL
SDI SMPTE ST 2048-1: 2011 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
SMPTE-425M 1080p (60 / 59.94 / 50)
SMPTE-274M 1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25 / 24 / 23.98)
SMPTE-RP211 1080psf (30 / 29.97 / 25 / 24 / 23.98)
SMPTE-296M 720p (60 / 59.94 / 50)
SMPTE-125M 480i (59.94)
ITU-R BT.656 576i (50)
HDMI 480i/ 576i / 480p / 576p
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Y/Pb/Pr 480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60)
VGA 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768
1280×960 / 1280×1024 / 1600×1200
電源・動作環境など
電圧 AC: 100V-240V DC: 11V-17V
消費電力 ≤32W
動作温度 0°C~+40°C
動作湿度 10%~90%
保存温度 -15°C~+60°C
保存湿度 10%~90%
寸法 576×387×87mm
重量(本体のみ) 7.2kg
